本規格書用于規定箱式變電站、高壓開關柜光纖測溫裝置的技術條件和技術規格，未述及的技術細節應符合現行有關國際標準、國家標準、行業標準的規定。

光纖測溫裝置安裝在箱式變電站上，測溫裝置上傳RTU遠動系統可在線監測被測點的溫度，溫度變化異常發出報警，可保證及時發現事故隱患、預防事故的發生。

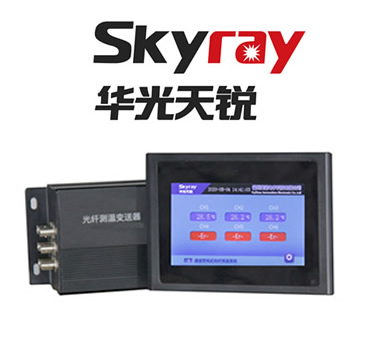

光纖在線測溫裝置主要由光纖溫度傳感器、數據處理器、光纖測溫通訊管理單元三部分組成。

1）光纖溫度傳感器

以光纖為基礎，將傳感器測溫探頭采集的被測點溫度信息轉換為光信號，要求光纖溫度傳感器采用高絕緣材料，具有高耐溫、耐老化、抗電磁干擾等特點，適用于高壓、高溫、強電磁等惡劣使用環境。

2）數據處理器

數據處理器對溫度傳感器采集的數據進行處理，溫度信息傳送至光纖測溫通訊管理單元。

3）光纖測溫通訊管理單元

多臺數據處理器通過485總線與光纖測溫通訊管理單元連接，光纖測溫通訊管理單元可以和RTU遠動系統相連上傳調度進行實時監控報警。

光纖測溫主要技術指標

系統性能

a.保證電力一、二次理想隔離，線性好，精度高；

1.抗壓、抗沖擊、抗震動、 抗電磁干擾、傳輸質量佳,

c.光纖尺寸小、重量輕,便于敷設，后期維護量小，維修時不用停電；

d.多通道傳輸：系統采集的信息可通過箱變內RTU遠動系統上傳調度，傳輸方式可根據現場環境靈活選定。

技術指標

電源電壓 12VDC

電流消耗 <90mA

測量范圍 -30°C ~+150°C

測量精度 ±1°C

分辨率 0.1°C

采樣頻率 20Hz

數字接口 RS485

通訊協議 ModBus RTU

波特率 2400–9600bps

溫度數據地址 可設定

光纖最大長度 20m

工作溫度 – 40°C ~ +75°C

光纖測溫傳感器配置：

箱變光纖測溫傳感器配置：

電纜頭進線接點3個（雙變壓器6個）

電纜頭出線接點3個（雙變壓器6個），

每座箱變單變6個測溫點，雙變12個測溫點每座箱變單變6個測溫點，雙變12個測溫點。

接口及責任

與箱變供貨商的接口：

箱變內光纖測溫專職的安裝應在箱變廠家進行，中標廠家提供光纖測溫裝置、端子排及相應配線等至箱變生產工廠，箱變廠家負責光纖測溫裝置在柜體內的安裝及接線，整個生產過程中標廠家需派技術人員進行全面配合，最終的調試由雙方共同完成。

與高壓柜供貨商的接口

高壓柜內光纖測溫專職的安裝應在箱變廠家進行，中標廠家提供光纖測溫裝置、端子排及相應配線等至箱變生產工廠，箱變廠家負責光纖測溫裝置在柜體內的安裝及接線，整個生產過程中標廠家需派技術人員進行全面配合，最終的調試由雙方共同完成。

現場施工服務

光纖測溫裝置到箱變、高低壓柜二次纜線、網線敷設及排列接續，需要在現場完成的工作由光纖測溫廠家完成，其他預裝工作按照3.1/3.2/3.3條完成
